Calentadores para servicios de agua caliente
Minimastercal MAC 100 EI/100-400 Litros


foto producto

Descripción:

Diseñados para brindarle agua caliente a todos los servicios en cualquier horario y temporada con un sistema integrado y compacto.

Funcionamiento:

El calentador ACUACAL MAC 100 EI incandescente, funciona con gas natural o con gas LP. El encendido por incandescencia lo realiza en forma totalmente automática, eliminando cualquier esfuerzo utilizado en el encendido de un calentador convencional. Ademas es limpio y silencioso, sus controles eléctricos son seguros y confiables.

Instalación:

La instalación hidráulica consiste en alimentar con agua fría conectando la línea en la entrada del tanque y la salida del agua caliente a su línea de servicio.

Este equipo, requiere una alimentación eléctrica de 120 Volts, 60 Hz que a su vez la transforma a 24 Volts para el funcionamiento de la válvula para control de gas. El circulador, requiere también de la misma alimentación de 110 Volts cuidando que se purgue primero antes de arrancarlo.

El calentador MINIMASTERCAL MAC 100 EI debe ser instalado en el interior de un cuarto de maquinas.

Mantenimiento:

El mantenimiento de este equipo consiste en observar que el cuarto donde esté instalado se ventile adecuadamente, que no tenga obstrucciones el ducto de la chimenea para que los gases salgan adecuadamente hacia el exterior, limpiar el intercambiador de calor de hollín cada seis meses de operación y cada 6 meses revisar internamente los tubos del intercambiador de calor evitando que se formen incrustaciones.

Otros cuidados con el equipo:

Cuidar que el agua al ser calentada esté dentro de la Norma Oficial Mexicana de agua potable municipal
NOM-127-SSA1-1994.

Dimensiones y Especificaciones:

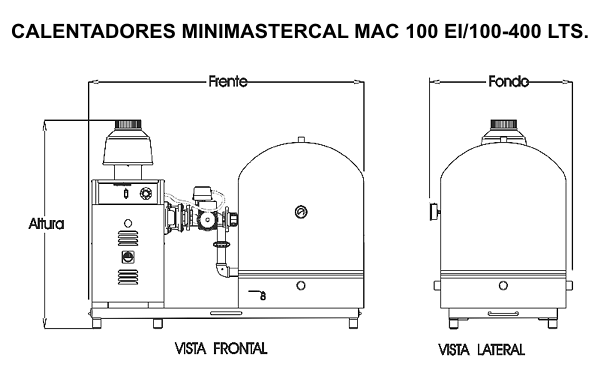

dibujo 1

Modelo Kilocalorías / hr.
de entrada
Kilocalorías / hr.
de salida
Fondo
cm
Frente
cm
Altura
total
cm
MAC 100 EI/100 LTS.
25200
20160
63
122
100
MAC 100 EI/200 LTS.
25200
20160
73
132
100
MAC 100 EI/300 LTS.
25200
20160
90
147
100
MAC 100 EI/400 LTS.
25200
20160
90
147
123

Modelo Conexión
de agua
mm
Conexión
de gas
mm
Peso
kg
Altura del
Inductor de tiro
cm
Diámetro del
Inductor de tiro
cm
MAC 100 EI/100 LTS.
38
13
125
38
13
MAC 100 EI/200 LTS.
38
13
145
38
13
MAC 100 EI/300 LTS.
38
13
170
38
13
MAC 100 EI/400 LTS.
38
13
190
38
13

Nota: La capacidad de calentamiento disminuye 4% por cada 300 metros de altura sobre el nivel del mar.
Si utiliza gas LP en lugar de gas natural, la capacidad disminuye un 9%.
